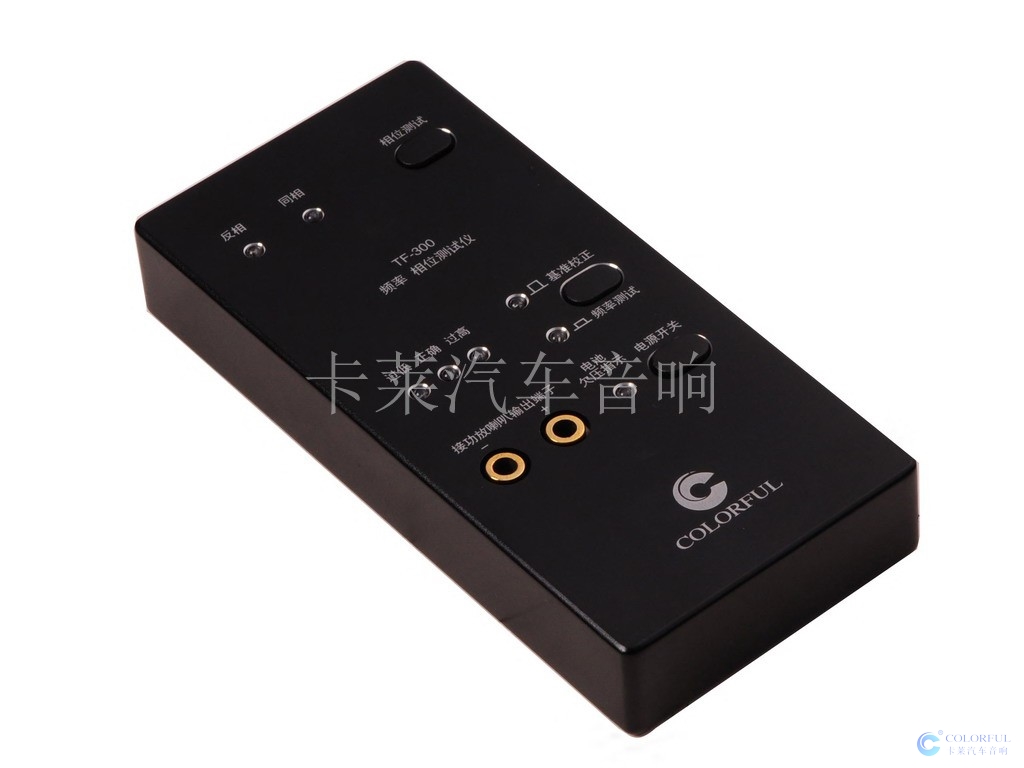

TF-300 频率.相位测试仪使用说明
一 基准校正
注:本仪器表笔连接到功放任一声道喇叭输出端即可.

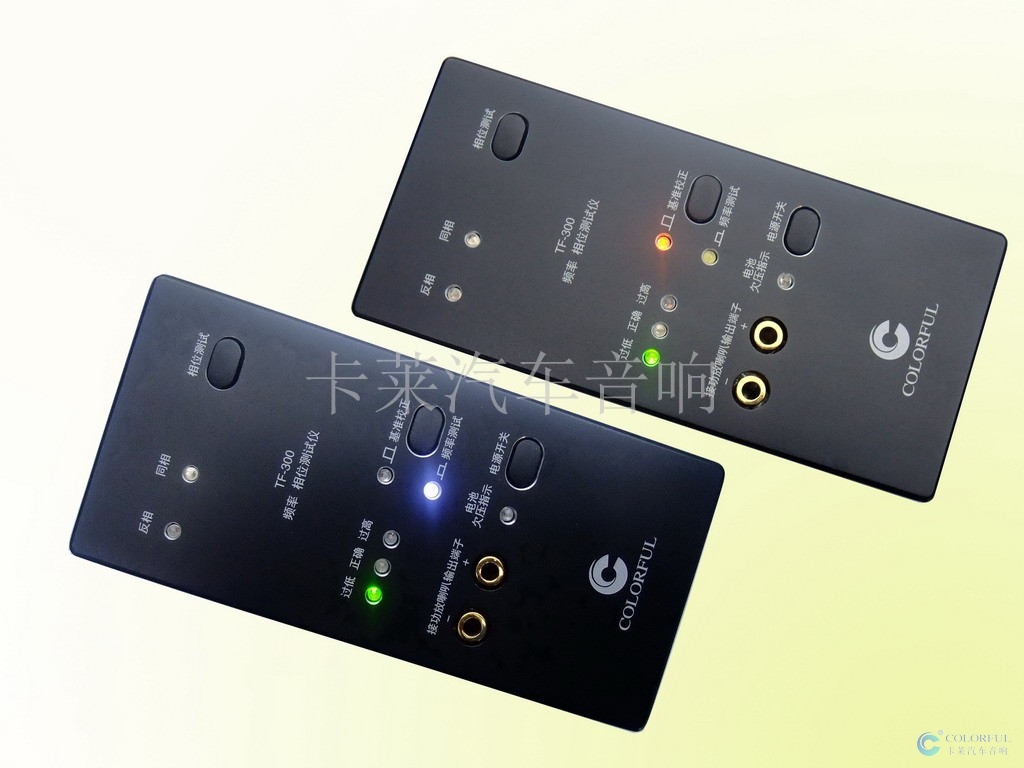

1   测试仪调节致 ”基准校正(弹起)”状态.(橙色指示灯点亮)

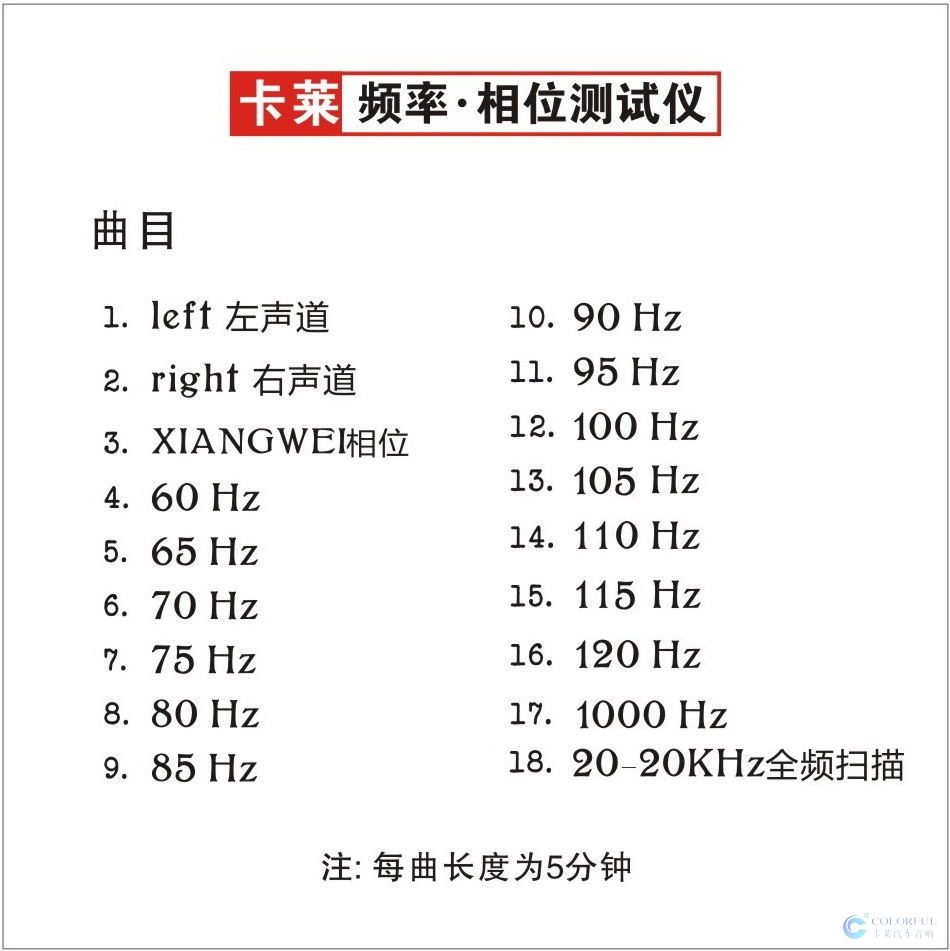

2   对照碟片曲目,播放待测频率,例如:8首,为80HZ
3   主机各项设置恢复到初始状态,音量调节致50~70%,原则为输出声音不失真!
4   功放设置在“直通(FLAT)”状态, 调节功放电平(LEVEL),蓝灯亮,则基准校正正确. (如无法调节致蓝色灯亮,请把主机音量调小再试)
二 频率测试
1 测试仪调节致“频率测试 (按下)”状态.(白色指示灯点亮)
2 如需测试高通频率,则功放设置为“高通(HIGH PASS)” ,调节高通旋钮, 蓝灯亮,则此处为待测频率.
3 如需测试低通频率,则功放设置为”低通(LOW PASS)”,调节低通旋钮, 蓝灯亮,则此处为待测频率.
附: 如遇到没有”直通(FLAT)”模式的功放,在基准校正时特别注意!
  如只有”低通(LOW PASS)”调节的功放,必须先把”低通”调致最大频率,然后再调节功放电平(LEVEL),才能保证基准测试有效!   例如某功放只有低通,调节范围为:30~300HZ,应该先把频率调节致300HZ. 方能保证测试结果有效!
如只有“高通(HIGH PASS)” ,则先把高通频率调致最小, 才能保证基准测试有效!
原则: 只有保证待测频率全部通过,基准校正方可有效!
三 相位测试
1  放入碟片第三首,相位测试曲.
2  手持仪器使前方小孔正对着待测喇叭,相隔20~30CM的距离.
3  按住“相位测试”按钮，分别测试左右声道喇叭,如所有喇叭测出闪灯规律一致,如”闪蓝灯三次，红灯一次,或闪红灯三次，蓝灯一次”,则表示测试喇叭输出相位相同.
4  如闪灯规律不一致,可对调喇叭“十、一”接线,使其一致即可.

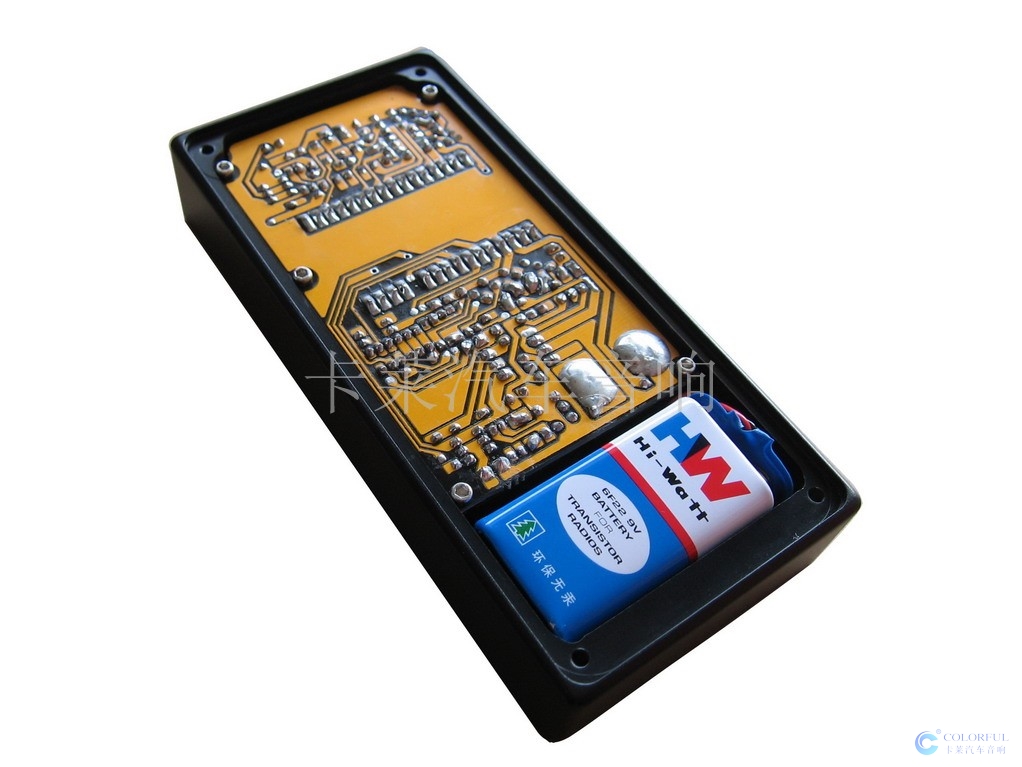

四 电源   黄灯亮时表示测试仪电池电量不足，需要更换电池!

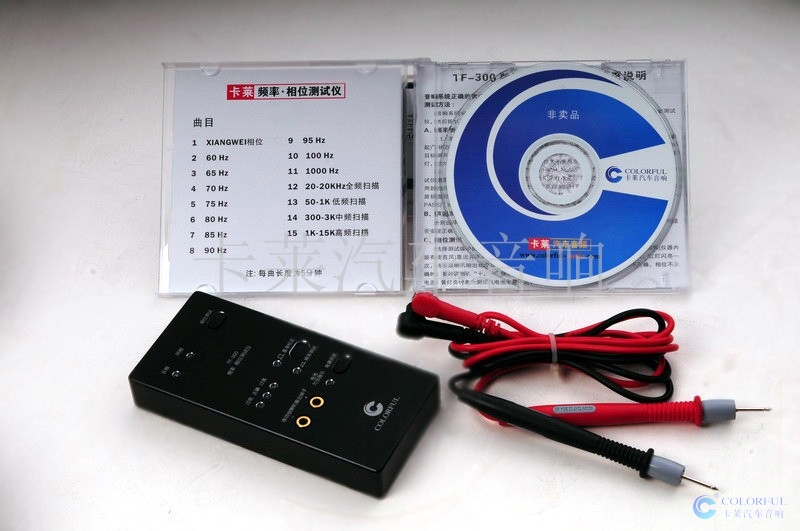

配置:
1:测试仪主机1台
2:测试碟片1张
3:表笔红黑各1支
4:9V电池1个
